WIEDER BROADCOM-FUNK

Apple TV 3. Generation: iFixIt findet neues Antennendesign, identifiziert Chips

20.03.12 | 10:42 Uhr - von
(Bild: http://www.ifixit.com/Teardown/Apple-TV-3rd-Generation-Teardown/8293/2)

Nach der gestern gezeigten Demontage des neuen Apple TV durch einen XBMC-Nutzer hat die jetzt von iFixIt gereichte Bilderserie einen leichten „me too“-Beigeschmack. Doch die etablierten Zerleger vom Dienst liefern eine ausgiebigere Anleitung und mehr Typenbezeichnungen vorgefundener Bauteile nach.

ANZEIGE

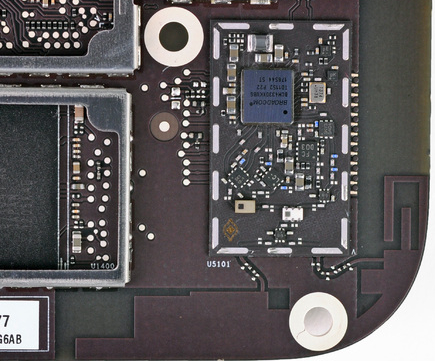

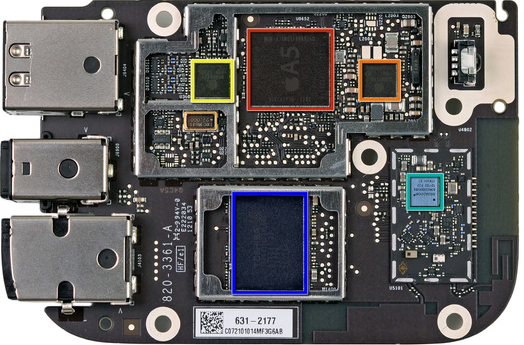

Die in der Präsentation vom Wochenende noch als „unidentifiziertes WiFi-Modul“ unter ihrer Abdeckung belassene Baugruppe beherbergt einen im Foto türkis markierten Broadcomm BCM4330, der laut iFixIt auch im neuen iPad für die schnellste seiner etlichen Funkanbindungen zu finden ist. Die 512 MB RAM von Hynix tragen die Bezeichnung H9TKNNN4K.

Die A5-CPU scheint im Apple TV nicht so heiß wie ihr A4-Vorgänger zu werden, da Apple neuerdings auf ein zusätzliches Kühlkissen verzichtet. Das Netzteil bleibt seit dem ATV2 unverändert. Auf der Rückseite der Hauptplatine werden fünf weitere Chips erkannt und markiert. Die neuerdings zwei verbauten WiFi-Antennen könnten einer Vermutung von iFxIt zufolge separat das 2,4- und das 5 GHz-Band bedienen.

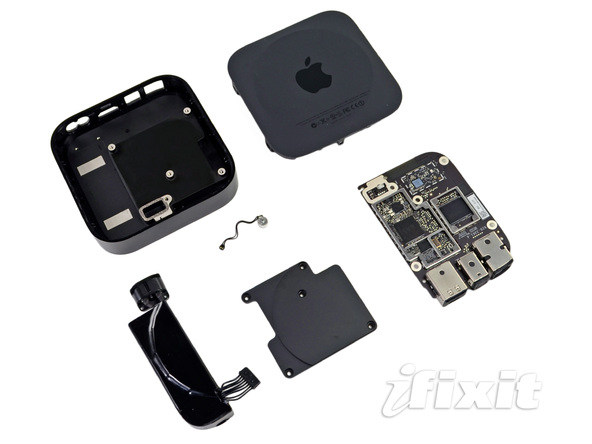

Als in nur sechs Einzelteile zu zerlegendes, ohne Klebstoffe zusammengehaltenes und einfach zu reparierendes Gerät gibt iFixIt dem neuen Apple TV 8 von 10 möglichen Punkten. Da allerdings alle interessanten Komponenten auf der Hauptplatine verlötet sind, dürfte die Reparatur auf Basis eines Modul-Tauschs trotzdem teuer ausfallen.

Artikel kommentieren

Bild von Gast

Besitzt die neue Apple TV eigentlich einen Infrarotsensor oder funktioniert das über Bluetooth?

Bild von Gast

Wie gehabt Infrarot. Sonst wären die Fernbedienungen ja auch nicht mehr kompatibel... Gegen Bluetooth spricht auch die Reichweite, denk ich.

Bild von Gast

Wurden die ersten ATV3 eigentlich an Privatpersonen schon ausgeliefert? Bei mir wird "zwischen 22. und 29. März als Liefertermin angezeigt.

Bild von Gast

Vergangenen Samstag bei Gravis abgeholt.....

Bild von tinnes

Hab meins, dank Maclife und 2-jahres Abo am Samstag bekommen!

Bild von Gast

Du hast die Zeitschrift Maclife für 2 Jahre abonniert und als Prämie ein ATV3 bekommen? Das ist ein guter deal!
